140 | E 499.0


140.094
Mezinárodní značení 91 54 7 140 xxx - x
Rok výroby 1953 až 1958
Trakce elektrická stejnosměrná
Typ vozidla čtyřnápravová skříňová univerzální lokomotiva
Provozovatel ČD, ZSCS
Výkon 2 032 kW
Maximální rychlost 120 km/h


Vývoj a výroba

Vzhledem k rozhodnutí o elektrizaci tratí ČSD stejnosměrným elektrickým proudem o napětí 3 kV bylo nutné vyrobit nové lokomotivy určené k zajíšťování vozby na těchto tratích. Objedávka byla vystavena v roce 1946. Bylo rozhodnuto, že nová lokomotiva bude licenční a bude využívat sofistikované technologie. Proto byly k vývoji přizvány švýcarské firmy SLM Winterthur a SAAS. Výrobu si vzala na starost ŠKODA Plzeň (tehdy Závody V. I. Lenina - ZVIL). Licenční celky vycházely ze švýcarské lokomotivy Ae 4/4. Prototyp nové řady E 499.0 (140), první řady I. generace, byl dokončen roku 1953. Sériová výroba probíhala souběžně s výrobou parních lokomotiv až do roku 1958. Cena jedné lokomotivy z první série byla necelé 3 000 000 Kčs, ceny strojů z dalších sérií postupně klesaly až na 1 800 000 Kčs za jednu lokomotivu z páté série. V modifikovaných verzích byly lokomotivy exportovány i do SSSR a KLDR.

Provoz

Stroje byly navrženy jako univerzální, používaly se pro rychlíkovou, osobní, nákladní i postrkovou službu. Dodávky moderních elektrických lokomotiv řad E 499.3 (163) a 162 na počátku devadesátých let způsobily rozsáhlé rušení starých lokomotiv řady 140. Málokterá lokomotiva přežila rok 2000. Poslední lokomotivy patřící ČD již nejsou turnusovány, neboť se používají jen jako provozní záloha. Na Slovensku je situace poněkud jiná. V majetku ZSSK je dosud mnohem více lokomotiv než u ČD a i jejich provoz je daleko častější. Za celý svůj dlouhý život prodělaly lokomotivy řadu rekonstrukcí.

Mechanická část

Lokomotiva je koncipována jako skříňová, se dvěma čelními stanovišti strojvedoucího a centrální strojovnou se šesti kruhovými okny na každé straně. Stanoviště jsou přístupná pouze z levé strany. Rám skříně je prostřednictvím čepů umístěných pevně v podvozcích spojen s dvojicí poprvé u ČSD použitých dvounápravových plně adhezních podvozků s dvojitým vypružením, mezipodvozkovou vazbou a vyrovnáváním nápravových tlaků. Dvojkolí jsou v rámech podvozků vedena svislými vodicími čepy. Primární vypružení je provedeno vinutými ocelovými pružinami, sekundární odpružení zajišťují listové pružnice. V rámu každého podvozku jsou pevně uloženy dva trakční motory, které jsou tedy vůči nápravám plně odpruženy. Toto řešení si vyžádalo použití pružné spojky, konkrétně byla použita licenční lamelová spojka Sécheron, přes kterou elektromotory ozubeným jednostranným převodem pohání dvojkolí. Brzdový systém lokomotivy se skládá z ruční brzdy, samočinné tlakové brzdy a přímočinné brzdy. Ruční brzda ovládaná vratidly ze stanovišť působí na obě dvojkolí přilehlého podvozku, samočinná tlaková brzda je z výroby řízena dvěma brzdiči ŠKODA N/O, které byly v rámci rekonstrukcí nahrazovány novějšími brzdiči DAKO BS2. Přímočinnou brzdu z výroby řídily dva kohouty, po rekonstrukci některých strojů mají tyto lokomotivy brzdiče DAKO BP. Zdrojem stlačeného vzduchu jsou dva dvouválcové kompresory K 1 s elektrickým pohonem. Dvojice hlavních vzduchojemů má objem 930 l (p = 8 bar), dva pomocné vzduchojemy mají celkový objem 120 l. Z výroby byla lokomotiva vybavena rozváděčem ŠKODA Božič, ten byl ale později nahrazen rozváděčem DAKO. Lokomotiva má čtyři brzdové válce o průměru 12" (pmax = 4 bar), jejichž písty jsou spřaženy s brzdovými špalíky, které všechna čtyři dvojkolí brzdí oboustranně. Zásoba písku v osmi písečnících je 320 kg.

Elektrická část

Trakční motory jsou stejnosměrné šestipólové stroje s komutačními póly a bez kompenzačního vinutí. Vždy dva motory v jednom podvozku jsou trvale zapojené v sérii do jedné motorové skupiny, dvě motorové skupiny mohou být řazeny sériově nebo paralelně (sérioparalel). Každá motorová skupina je chlazena jedním ventilátorovým soustrojím. Regulace výkonu je odporová s litinovými odporníky s omezenou dobou jízdy na jednotlivých stupních. Odpory jsou umístěny na střeše lokomotivy. Celkem je 48 jízdních stupňů, z toho 10 šuntovacích. Stykače jsou spínány elektropneumaticky podle polohy kruhového řídicího kontroléru na řídicím pultu. Dva sběrače proudu jsou pantografové (dvouramenné) konstrukce a jsou pneumaticky ovládané. Palubní síť má napětí 48 V. Lokomotiva je vybavena skluzovou ochranou a vlakovým zabezpečovačem LS IV.

Fotogalerie

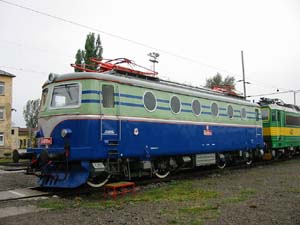

140.004
140.004 Ostrava hl. n.

2002-09-28
© Stanislav Lopata

300x225 px | 17 kB

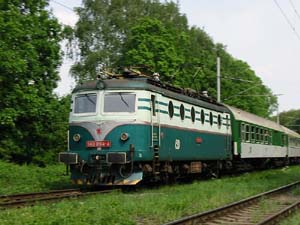

140.094
140.094 Odbočka Odra

2002-05-10
© Stanislav Lopata

300x225 px | 23 kB


Technická fotodokumentace

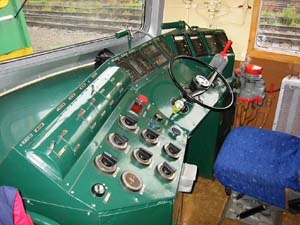

stanoviště
stanoviště140.004
© Stanislav Lopata
300x225 px | 23 kB

Technické údaje
VýrobceZávody V. I. Lenina Plzeň
Tovární označení12 E 1-6
Vyrobeno ks100
Rozchod1 435 mm
Uspořádání pojezduBo'Bo'
Trakční systém3 kV=
Délka přes nárazníky15 6001 / 15 8002 /
15 7403 / 16 4004 mm
Délka skříně14 500 mm
Šířka2 950 mm
Výška se staženými sběrači4 500 mm
Pevný rozvor3 330 mm
Celkový rozvor11 500 mm
Vzdálenost otočných čepů8 170 mm
Minimální poloměr oblouku120 m
Služební hmotnost82 t
Max. hmotnost na nápravu20,5 t
Průměr nových dvojkolí1 250 mm
Průměr opotřebených dvojkolí1 180 mm
Nápravový převod1:2,27
Výkon / přetlak kompresoru120 m3/h / 8 bar
Regulace výkonuodporová
Typ trakčních motorůAl 4846 zT
Trvalý proud TM360 A
Hodinový proud TM415 A
Jmen. napětí na svorkách TM3 000/2 V
Trvalá tažná síla110 kN
Hodinová tažná síla140 kN
Maximální tažná síla212 kN
Trvalý výkon2 032 kW
Hodinový výkon2 344 kW
Trvalá rychlost66,5 km/h
Hodinová rychlost60,3 km/h
Maximální rychlost120 km/h
1 ... inventární čísla 001 až 017
2 ... 018 až 040
3 ... 041 až 100
4 ... 073

Dislokace CZ ()
DKV Olomouc
061, 085, 089, 094

DKV Ostrava
004, 092, 098
Provozní | Čekající na zrušení | Zrušené | Historické

Dislokace SK ()
RD Čierna nad Tisou
042, 052, 062

RD Košice
068, 074, 076, 84, 099

RD Spišská Nová Ves
005, 064, 079, 083, 097

RD Žilina
001, 045, 058, 059, 067, 087
Provozní | Čekající na zrušení | Zrušené | Historické
