820 | M 240.0


820.100
Mezinárodní značení 95 54 5 820 xxx - x
Rok výroby 1963 až 1964
Trakce nezávislá s hydrodynamickým přenosem výkonu
Typ vozidla čtyřnápravový motorový osobní vůz
Provozovatel ex ČSD
Výkon 206 kW
Maximální rychlost 70 km/h


Vývoj a výroba

V roce 1956 zadalo ministersto dopravy vývoj a výrobu čtyřnápravových motorových vozů určených pro dopravu na vedlejších tratích, kde měly doplnit a částečně i nahradit poněkud zastaralé vozy řady M 131.1 (801). Výkumný ústav dopravní a opravárenské techniky projekt rozdělil do dvou paralelních větví - navrhovaná řada M 230.4 měla mít mechanickou šestistupňovou převodovku, zatímco pro řadu M 230.5 byla uvažována třístupňová hydrodynamická převodovka. U první varianty došlo ke zpoždění, a tak byla dále vyvíjena jen řada M 230.5. První prototyp byl dokončen v září 1959, druhý prototyp o čtvrt roku později. Protože v náročných zkouškách prototypy obstály, byly v letech 1960 až 1962 objednány sériové vozy s četnými změnami oproti prototypům. Sériové vozy řady M 240.0 (820) byly dodávány ve dvou šedesátikusových sériích v letech 1963 až 1964.

Provoz

Motorové vozy řady 820 byly konstruovány pro vozbu lehčích osobních vlaků na vedlejších motorizovaných tratích. Vůz je možné provozovat ve spojení s přípojnými vozy řady 020 (Bix). Během provozu byly časté problémy s korozí skříně. Dnes je pravidelný provoz těchto starých vozidel minulostí.

Uspořádání

Vůz řady 820 je půdorysně členěn na dvě čelní průchozí stanoviště strojního personálu, přilehlý zavazadlový prostor a dva oddíly II. třídy pro cestující. Sedačky jsou uspořádany podle schématu 2+3. Celková přepravní kapacita vozu činí 102 míst, z toho je 56 míst k sezení a 46 k stání. Teplovzdušné vytápění vozu zajišťuje naftovzdušný agregát TA 10.

Mechanická část

Vůz má lehkou samonosnou svařovanou ocelovou skříň, uloženou na pružinách sekundárního vypružení dvou dvounápravových podvozků, z nichž jeden je hnací a druhý běžný. Primární vypružení zajišťují šikmo usazené pryžové desky, které zároveň vedou dvojkolí v podvozku. V sekundárním odpružení jsou použity vinuté ocelové pružnice. Otočné čepy jsou pevně umístěny ve skříni. Trakční soustrojí je zavěšeno pod skříní vozu mezi podvozky. Skládá se ze spalovacího motoru a hydrodynamické převodovky. Spalovací motor je naftový vzduchem chlazený dvanáctiválec TATRA s přímým vstřikem paliva, přeplňováním a ventilovým rozvodem OHV. Hydrodynamická převodovka ČKD H 250 M je třístupňová, standardně s automatickým řazením, přičemž je možné zvolit i ruční řazení. Přenos točivého momentu na obě dvojkolí trakčního podvozku zajišťuje kloubový hřídel. Vůz je vybaven ruční brzdou, samočinnou tlakovou brzdou, přímočinnou brzdou, případně i magnetickou kolejnicovou brzdou. Samočinná tlaková brzda je řízena brzdiči ŠKODA N/O, přímočinná brzda je řízena kohouty. V rámci rekonstrukcí byly dosazovány brzdiče DAKO. Vzduch stlačuje jeden mechanicky poháněný kompresor W 115/80, dodávající tlakový vzduch do vzduchojemů, z nichž je vzduch přes rozváděče přepouštěn do brzdových válců, umožňujících oboustranné brždění všech dvojkolí brzdovými špalíky. Zásoba písku činí 80 kg.

Elektrická část

Regulace výkonu je omezovací s celkem 6 jízdními stupni. Elektromagnetická kolejnicová brzda je ovládána třípolohovým ovladačem ze stanoviště strojvedoucího. Palubní síť na napětí 48 V je napájena z baterie 8K225 s kapacitou 320 Ah.

Fotogalerie

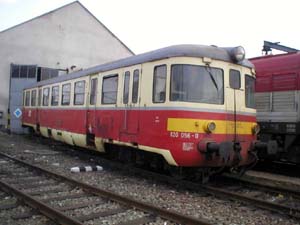

820.056
820.056 Kralupy nad Vltavou


© ŽelPage

300x225 px | 17 kB

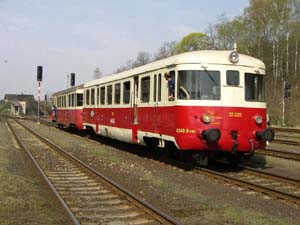

820.100
820.100 Lužná u Rakovníka

2003-04-26
© ŽelPage

300x225 px | 19 kB

Technické údaje
VýrobceVagonka Tatra Studénka
Typ spalovacího motoruTATRA 930-4
Objem spalovacího motoru17.64 l
Vrtání120 mm
Zdvih130 mm
Otáčky volnoběh / maximální600 / 1 800 ot.min-1
Pořadí vstřiku1-8-5-10-3-7-6-11-2-9-4-12
Zásoba paliva500 l
Olejové hospodářství80 l
Přenos výkonuhydrodynamický
Maximální tažná síla40 kN
Regulace výkonuomezovací
Trvalý výkon SM206 kW
Nápravový převod1:3,2
Topenínaftovzdušné teplovzdušné
Míst k stání46
Rok výroby1963-64
Vyrobeno ks120
Délka přes nárazníky18 500 mm
Výška3 780 mm
Rozvor podvozku2 300 mm
Vzdálenost otočných čepů12 630 mm
Minimální poloměr oblouku120 m
Uspořádání pojezdu2'B'
Služební hmotnost31,6 t
Průměr dvojkolí880 mm
Rozchod1 435 mm
Míst k sezení56
Maximální rychlost70 km/h
